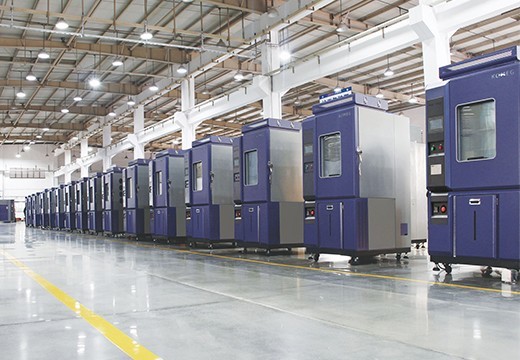

恒溫恒濕試驗箱除了五臟俱全的內部零件以外，還有著支撐試驗過程的整體系統，它分別是空氣循環系統、電器自控系統以及制冷劑循環系統，它們各自發揮著不同的作用相互維持來達到更好的試驗效果。

恒溫恒濕試驗箱的空氣循環系統：風機負責將空氣從回風口吸入，空氣經過蒸發器，加濕器以及電加熱器后經送風口送到用戶需的空間內，將送出的空氣與空間的空氣進行混合后回到回風口。

恒溫恒濕試驗箱的電器自控系統：它分為電源部分與自動控制部分：

1.電源部分通過接觸器、壓縮機、風扇、電加器以及加濕器供應電源；

2.自動控制部分又稱為溫、濕度控制及故障部分；

3.溫、濕度控制是通過溫、濕度控制器，是將回風的溫濕度與用戶所設定的溫濕來作對比，自動運行壓縮機、加濕器、電加熱等元件，實現了恒溫恒濕試驗箱的自動控制。

恒溫恒濕試驗箱的制冷劑循環系統：蒸發器中的液態制冷吸收空氣的熱量并開始蒸發，最后制冷劑與空氣之間形成一定的溫度差，液態制冷劑亦完全蒸發變?yōu)闅鈶B(tài)。
